GALAS 6激光在线气体分析仪采用半导体激光吸收光谱技术（Tunable Diode Laser Absorption Spectroscopy，简称TDLAS）测量气体吸收强度，并根据Lamber-Beer定律，即气体吸收的强度与其浓度成正比，计算出气体的浓度。TDLAS作为一种分析气体的新技术，由于半导体激光光谱宽度远小于气体吸收谱线的展宽，因此是一种高分辨率的光谱吸收技术。与非分散红外（NDIR）的气体分析仪相比，TDLAS技术不受H2O、CO2及粉尘的影响，测量更准确，分辨率更高，寿命更长。

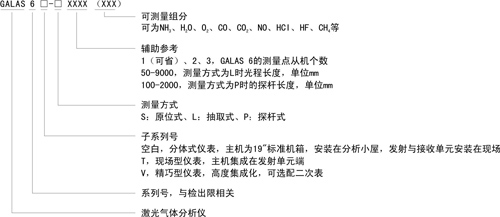

选型规则

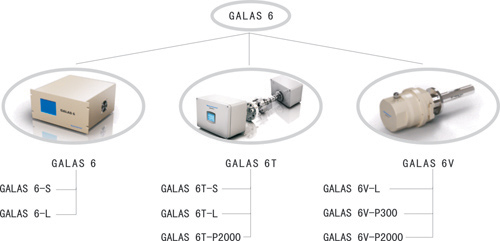

型号分类
性能特点
1.无气体交叉干扰，特定组分气体只在特定波长下存在吸收谱，具有较强的气体选择性；
2.独特的光路设计，能有效消除现场振动对光路的影响；
3.测量方式灵活，既可适应于高达1000℃高温下的原位测量，亦可配备旁路采样系统对气体分析监测；
4.光强补偿算法，保证仪器在高粉尘、高颗粒物的工况条件下仍准确分析监测；
5.多种测量方式，直接吸收、1f、2f等，结合专业的谱图分析方法，保证测量结果的灵敏度和线性范围；
6.温度、压力补偿，外部温度、压力输入或内置温度、压力传感器，结合优化的补偿算法，提高测量准确性；
7.采用分布式微处理技术，分析速度快，响应时间≤1s。
| GALAS 6-S、GALAS 6-L |
GALAS 6T-S、GALAS 6T-L |
GALAS 6T-P2000、GALAS 6V-P2000 |
GALAS 6V-P300 |
|
光纤分布的多路技术，可同时多点监测 |
对射式设计，主机集成在发射端，满足大多数应用场合 |
反射式设计，整机一体化，安装调试方便 |
反射式设计，高度集成的分析仪及可选配的二次仪表，更小型、高性价比，安装调试更方便 |
|
特有的渗透管，防高粉尘，可测量含有高达50g/m3粉尘气体 |
|
内置标定单元，自动进行谱峰锁定以及仪器校准 |
无易损耗材部件，运行成本低 |
探杆可耐400℃高温，适合脱硝等高温高粉尘场合 |
主要用于常温气体测量，气体温度小于60℃ |
|
配有专用防护套管，保护探杆在恶劣的环境下正常工作，延长探杆寿命 |
应用领域
| 应用行业 |
测量对象 |
|
电解铝厂等 |
HF，HCL，NH3尾气排放监测 |
|
燃煤电厂 |
烟气脱硝工艺的NH3逃逸监测 |
|
钢铁行业 |
转炉，高炉，喷煤等CO，CO2，O2监测 |
|
石化，化工行业 |
腐蚀性气体HF，H2S和微量H2O监测 |
|
垃圾焚烧 |
HF，HCL，CO，CO2 |
|
垃圾填埋 |
H2S，NH3 |
|
烟草加工 |
CO，CO2 |
|
废水处理 |
H2S |
|
环境空气 |
H2S，NH3，CO，CO2监测 |
|
工业工艺流程 |
H2O，CO2，O2监测 |
技术参数
|
型号 |
GALAS 6 |
GALAS 6T |
GALAS 6V |
|
常规 |
|
测量方式 |
原位/旁路 |
|
系统组成 |
分析仪主机
发射单元
接收单元 |
分析仪主机
接收单元 |
激光分析仪
二次仪表 |
|
技术指标 |
|
测量技术 |
TDLAS |
|
测量组分 |
HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4等 |
|
测量准确度 |
±2 F.S.,±4 F.S.，±6%F.S. |
|
测量范围 |
最小量程(1) 最大量程(1) |
|
NH3 |
0~10ppm 0~5000ppm |
|
HF |
0~2ppm 0~2000ppm |
|
HCL |
0~10ppm 0~3000ppm |
|
CO/CO2 |
0~2000ppm 0~100vol% |
|
H2O |
0~10ppm 0~3000ppm |
|
O2 |
0~3vol% 0~100vol% |
|
防护等级 |
主机IP20，发射、接收单元IP66 |
IP65 |
激光分析仪IP66，二次仪表IP65 |
|
工作条件 |
|
电源 |
220VAC，50Hz |
|
吹扫气 |
0.3~0.8MPa,15L/min |
|
分析仪工作温度 |
0-95%RH,-10℃-50℃ |
|
光学端工作温度 |
5-95%RH,-40℃-65℃不结露 |
|
气体压力 |
25~200kPa |
|
接口信号 |
|
数字通讯接口 |
RS485/以太网 |
|
模拟量输入 |
8路4-20mA |
4路4-20mA |
2路4-20mA |
|
模拟量输出 |
8路4-20mA |
4路4-20mA |
2路4-20mA |
|
继电器输出 |
8路24V/1A |
5路24V/1A |
3路24V/1A | |
